产品介绍

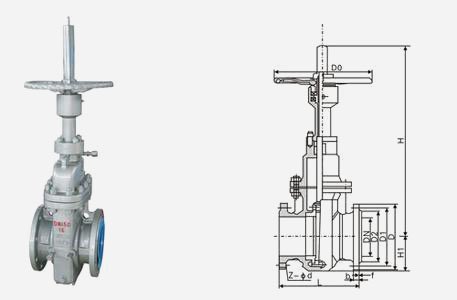

产品名称及型号： Z43WF、KZ43WF 型法兰连接单闸板平板闸阀
产品用途: 本产品适用于化工、石油、天然气、冶金、等行业及含硫化氢介质、杂质多、腐蚀严重的天然气长输管。
结构特点: Z43WF、KZ43WF 型PN10~PN160 法兰连接单闸板平板闸阀：手动、法兰连接、明杆平行式刚性单闸板，阀座密封面材料为铬不锈钢+聚四氟乙烯，公称压力PN16~PN160，阀体材料为碳素钢（Z43WF-10C~160）、抗硫化处理碳素钢（KZ43WF-10C~160）的不带导流孔的平板闸阀。
产品用途: 本产品适用于化工、石油、天然气、冶金、等行业及含硫化氢介质、杂质多、腐蚀严重的天然气长输管。
结构特点: Z43WF、KZ43WF 型PN10~PN160 法兰连接单闸板平板闸阀：手动、法兰连接、明杆平行式刚性单闸板，阀座密封面材料为铬不锈钢+聚四氟乙烯，公称压力PN16~PN160，阀体材料为碳素钢（Z43WF-10C~160）、抗硫化处理碳素钢（KZ43WF-10C~160）的不带导流孔的平板闸阀。
产品采用标准：
API 6D API598 GB/T12221 GB/T9113 ASMEB 16.5 ASME B16.34 ASME B16.10
主要性能规范：
| Z43WF、KZ43WF 型PN10~PN160 法兰连接单闸板平板闸阀主要性能参数 | ||||
| 型号 | PN | 工作压力/MPa | 适用温度/℃ | 适用介质 |
| Z43WF-10C~160 | 10~160 | 1.0~16.0 | ≤121 | 水、油品、蒸汽 |
| KZ43WF-10C~160 | 含硫天然气 | |||
主要零部件及材料：
| Z43WF、KZ43WF 型PN10~PN160 法兰连接单闸板平板闸阀零部件材料 |
|
||||
| 型号 | 材料 |
|
|||
| 阀体 | 阀杆 | 密封面 | 填料 |
|
|
| Z43WF-10C~160 | 碳素钢 | 铬不锈钢 | 铬不锈钢+聚四氟乙烯 | 柔性石墨、聚四氟乙烯、聚四氟乙烯+O形橡胶圈 |
|
| KZ43WF-10C~160 | 碳素钢（抗硫化处理） | 抗硫化不锈钢 | 铬不锈钢+聚四氟乙烯 | 柔性石墨、聚四氟乙烯、聚四氟乙烯+O形橡胶圈 |
|
