产品名称及型号：载气止回阀 HTH47H-16P HTH47H-16C HTH47H-25P HTH47H -25
产品特点及用途：本阀门是为气态法生产三聚氰胺装置,载气系统设计的专用阀门，用于压机出口的管道系统，防止介质倒流，保护工艺过程和设备的安全。
1.阀门结构简单，壳体无泄漏点，回关灵活迅速，可靠性高。
2.阀门结构尺寸短，体积小，有利于配管，节省空间。
3.阀门釆用层叠型金属密封结构，密封性能可靠，耐高温。
4.根据用户的需要，阀门可以增加缓闭系统，实现静音关闭。
主要零部件及材料：
产品采用标准：
产品标准参照JB/T 8937
法兰连接按照HG 20596
压力试验按照GB/T 13927

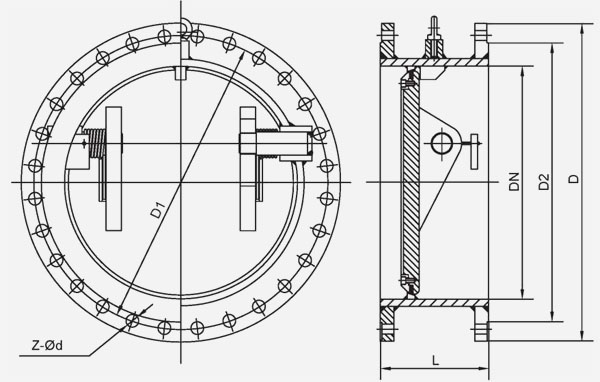

主要性能规范： 公称尺寸DN300~DN1200 公称压力PN16~PN25
| 型号 | HTH47H-16P HTH47H-16C | HTH47H-25P HTH47H -25 | |
| 公称压力 | PN16 | PN25 | |
| 试验压力 （MPa） | 壳体强度 | 2.4 | 3.75 |
| 高压密封 | 1.76 | 2.75 | |
| 适用介质 | 氨气、二氧化碳等介质 | ||
| 适用温度 夹套工作温度 | ≤400℃ | ||
主要零部件及材料：
| 型号 | 阀体、阀板 | 阀杆 | 阀门密封面 | 助关弹簧 |
| HTH47H-16P HTH47H-25P | SS 304 | 2Cr13 | 体密封面-堆焊不锈钢 板密封面-层叠不锈钢 | 30W4Cr2VA |
| HTH47H-16C HTH47H -25 | Q235C | 2Cr13 | 体密封面-硬质合金钢 板密封面-层叠不锈钢 | 30W4Cr2VA |
